一,、產品概述

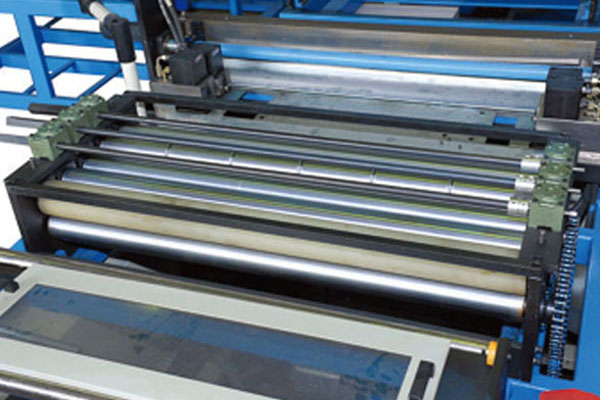

生產Ⅲ線是由上料架,、調平壓筋機、沖尖口和沖方口油壓機,、液壓剪板機,、液壓折邊機所組成。電器控制部分采用全電腦控制,,該控制系統具有閉環反饋系統,,生產精度和穩定性明顯升高。其大工作速度為10米/分,。長度誤差為±0.5mm,,對角線誤差 ±0.8mm。 本系統可單班生產1000M2方型風管能力,。

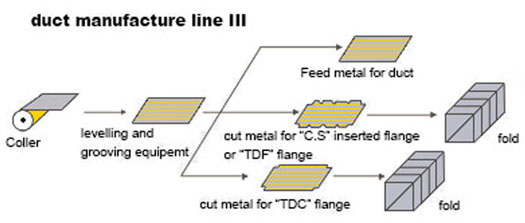

工作示意圖
二,、基本配置
1、電動送料機架一臺,,料盤二個,;
2、壓筋調平裝置一套,;
3,、液壓剪角機四套連模具;
4,、液壓剪板機,,折彎;
5,、電腦及控制器及生產軟件一套,。
三、產品說明
1,、定尺開料,,可直接與電腦等離子切割機配合使用。
2,、CS插骨剪角,,可與C骨法蘭機和S插條法蘭機配合使用。TDF自成法蘭的連接方法定位剪角,,可與TDF自成法蘭機,,TDF接邊機配合使用,。可剪角鐵法蘭或之字法蘭使用的剪角,,并能與聯合合縫機配套使用而完成整套風管,。
3、可完成TDC剪切角并和插條法蘭折彎,,可與聯合合縫機和插條法蘭配合使用而完成完整風管,。
四、產品參數
型號 | SBAL-III-1250 | SBAL-III-1550 |
加工板厚 mm | 0.5-2.0 | |
加工板寬 mm | 1250 | 1550 |
進料速度 m/min | 18 | |
卷料重量 kg | 8000 | |
總功率 kw | 10.7 | |
重量 kg | 3250 | 4000 |
主機尺寸 mm | 2300*1800*1400 | 2300*2100*1400 |
料架尺寸 mm | 2300*1750*1650 | 2300*2050*1650 |
電壓 | 380V/50HZ/3PH |
